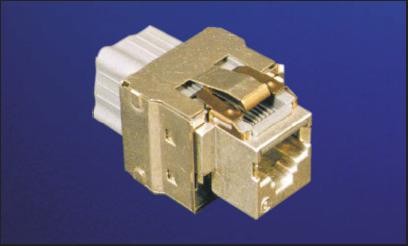

6540 1 154-02 MODUŁ RJ45 KAT.5E STP
towar niedostępny
Opis
Moduły RJ-K45 HK kategorii 5e firmy ADC KRONE, zgodny z wymaganiami najnowszych norm okablowania strukturalnego: ISO/IEC 11801:2002, TIA/EIA 568-B.2.1, EN 50173:2002. Umożliwia łatwe i szybkie zakańczanie kabla instalacyjnego, w panelach rozdzielczych i gniazdach przyłączeniowych. Dostępny w wersji ekranowanej STP i nieekranowanej UTP, posiada system montażu „keystone” zapewniający kompatybilność z gniazdami różnych producentów osprzętu elektroinstalacyjnego. Moduły zgodne z wymaganiami kompatybilności elektromagnetycznej EMC. Wersja STP w pełni ekranowana (klatka Faradaya) z unikalnym systemem Twist Lock, zapewniającym 360° styk ekranu kabla i modułu. Moduł skonstruowany został w oparciu o złącze LSA-PLUS i opatentowaną technologię minimalizującą liczbę połączeń wewnątrz modułu - „No PCB”. Każde ze złączy LSA-PLUS modułu HK umożliwia przyłączenie maksymalnie dwóch przewodów o grubości od AWG 26 do AWG 22.
Parametry mechaniczne:
Wymiary (szer. x wys. x gł.): 23,8 x 21,5 x 40,0mm (STP);
Waga: 24,4g (STP);
Średnica zakańczanych żył: 0,40÷0,65mm (22÷26 AWG);
Średnica izolacji żył kabla: 0,7÷1,4mm;
Ilość zakończeń złącza LSA-PLUS: >200 dla żyły 0,5mm;
Ilość połączeń złącza RJ-45: >750;
Siła wpięcia wtyku RJ-45: <6N;
Obudowa: poliester- PBT;
Ekran: ocynkowana nierdzewna stal;
Kontakty:
IDC LSA-PLUS: posrebrzany mosiądz;
Piny RJ-K45: stop niklowanej miedzi ze złotem;
Temperatua pracy: -10°C÷80°C;
Palność: UL94V-0.
Parametry elektryczne:
Rezystancja izolacji: >1000M Ohm (IEC 512-2-3a);
Wytrzymałość dielektryczna (złącze/złącze): 1,0kV;
Wytrzymałość dielektryczna (złącze/ekran): 1,5kV;
Rezystancja kontaktu RJ-K45: <20M Ohm;
Rezystancja złącza IDC: <1M Ohm;
Prąd znamionowy: 3A.
Parametry transmisyjne:
Insertion Loss: < 0,1dB@100MHz;
NEXT: > 46dB@100MHz;
PSNEXT: > 44dB@100MHz;
FEXT: > 49dB@100MHz;
PSFEXT: > 47dB@100MHz;
Return Loss: > 25dB@ 100MHz
Moduł RJ-K45 HK kat. 5e STP, 568A/B (ekranowany) 6540 1 154-02
Gdzie: xx oznacza kolor modułu RJ-K45 HK UTP: 01 – biały;
02 – kość słoniowa; 03 – szary; 04 – czarny;
yy oznacza kolor modułu RJ-K11 HK UTP:
00 – biały; 01 – czarny; 02 – kość słoniowa; 03 – szary.
