FIBRAIN MODUŁ KAT.5E FTP, XE100.450

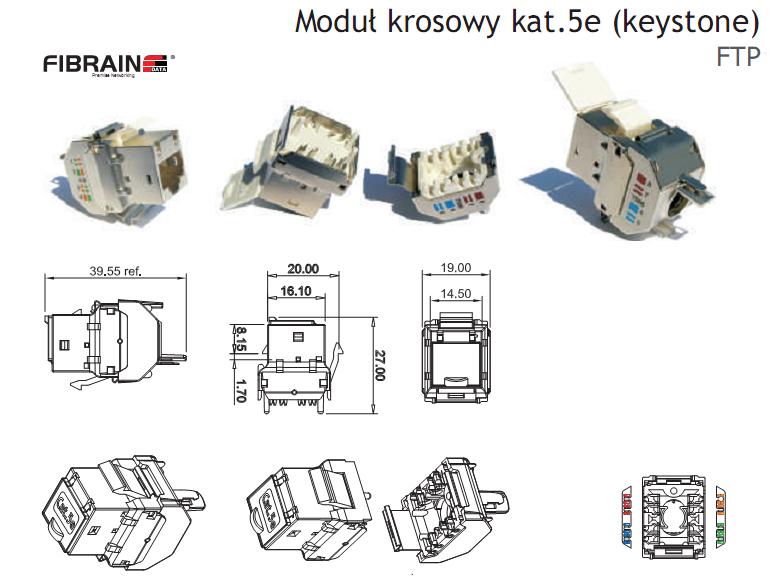

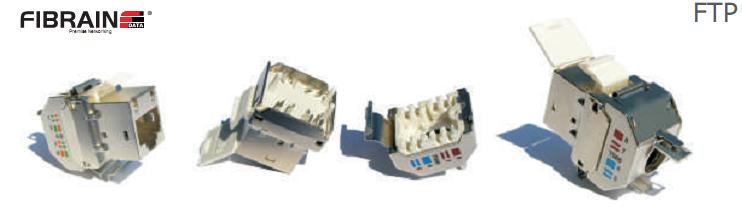

Moduł krosowy kat.5e (keystone) FTP

Moduł krosowy XE100.450 (keystone)  Kategoria 5e FTP

Okablowanie FIBRAIN DATA serii Express w pełni spełnia   wymagania kategorii 5e 100MHz  (class D) według norm: ANSI/TIA/EIA 568-B.2-1 (cat.5e), ISO/IEC 11801 :2002,EN 50173 :2002,
EN 50173-1  :2004,  IEC 60603-7-4. Ponadto  wszystkie  komponenty  toru  transmisyjnego  są  zgodne  z Dyrektywa ROHS 2002/95/WE. Komponenty serii Express charakteryzują się bardzo wysoką jakością parametrów  transmisyjnych  oraz  mechanicznych  bardzo  często przewyższających  wymagania  obowiązujących  norm.  Zapewniają  w pełni  transmisję 125MHz.
Ekranowane  gniazda  (keystony)  serii  Express  FIBRAIN  DATA w  pełni spełniają wymagania kategorii 5e (class D) oraz zapewniają transmisję 125MHz.  Zastosowano  w  nich  beznarzędziowy  sposób  zakończenia kabla. Specjalna budowa wpływa znacząco na uzyskiwane parametry . Ogranicza  do  minimum  rozplot  kabla  podczas  zakańczania  oraz  w znaczący  sposób  przyśpiesza  czas wykonania  rozszycia.    Specjalnie dobrany  kształt  obudowy    całkowicie  zabezpiecza  żyły  kabla  przed wyrwaniem.  Podwójny  system  oznaczania  kolorami,  umożliwia konfigurację  przewodów  w  sekwencji  568A  lub  568B.  Dzięki odpowiedniemu doborowi materiału a także kształtu styków, gniazda moduły charakteryzują się całkowitą odpornością na wpięcie wtyków
RJ-11  i RJ12. Port RJ-45  jest wyposażony w  indywidualną automatyczną przesłonę  przeciwkurzową.  Keystone  może  być  stosowany  w adapterach prostych  lub  skośnych.

Cechy:

• Wykonanie bez narzędziowe
• Obudowa zmniejszająca wielkość rozpolotu żył kabla,
• Wykonane  z materiałów niepalnych UL 94V-0,
• Przesłona przeciw kurzowa
•  Identyfikacja  sekwencji 568A  i 568B.

Parametry Elektryczne:

• Maksymalna wartość prądu: 1,5  A
• Rezystancja  izolacji: 500 Mohm min,
• Rezystancja  kontaktów:  20  mohm  max,
• Rezystancja DC: 0,1 ohm max,
• Zgodne z normą:  IEC 60603-7 Class D,
• Zgodne z normą: TIA568-B Cat.5e.

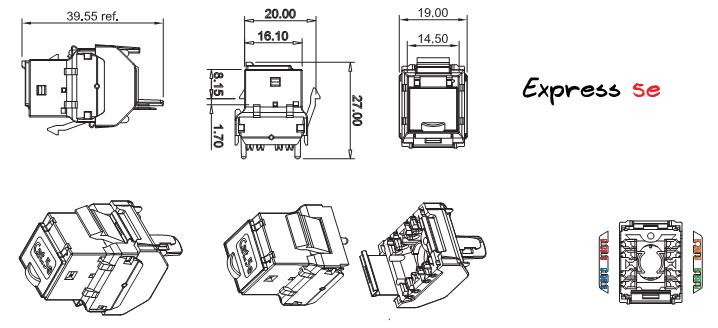

Parametry Mechaniczne:

• Gniazdo: ekranowane RJ45 kat.5e,
• Obudowa: UL 94V-0, kolor biały,
• Materiał  styków:  fosforobrąz,
• Styki:  o  średnicy  0,46mm  pokryte  warstwą 50um  złota  i 100um niklu,
• Trwałość gniazda: >750 cykli wpięcia zgodnie z EN 60603-7,
• Złącze  IDC: beznarzędziowe  IDC,
• Średnica żyły: 0,4-0,65 mm  (AWG 26-22),
• Trwałość  IDC: >200 cykli  łączenia,
• Materiał  szczęk:  fosforobrąz,
• Powłoka  szczęk: mosiądz  Sn 60%, Pb 40%,
• Schemat rozszycia Identyfikacja: T568A oraz T568B
