FIBRAIN MODUŁ KAT.6 UTP, XQ100.400

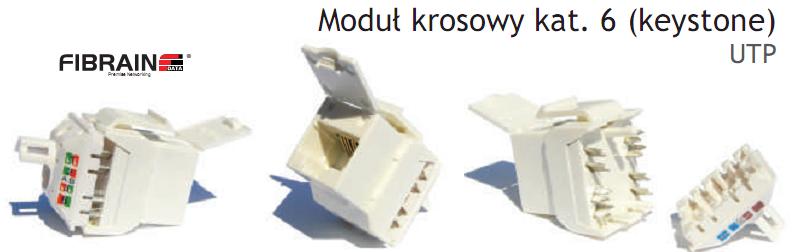

Moduł krosowy kat. 6 (keystone) UTP

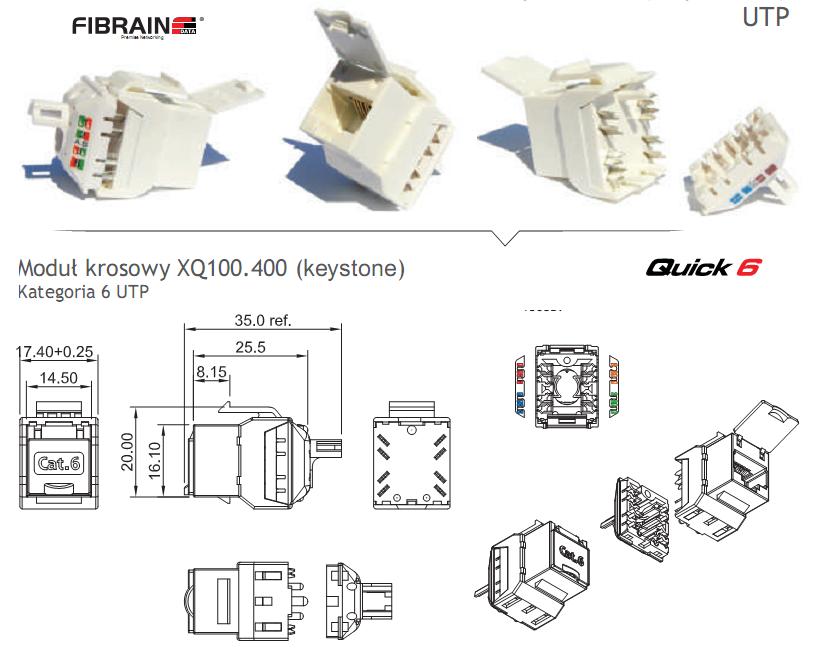

Moduł krosowy XQ100.400 (keystone) Kategoria 6 UTP

Okablowanie  FIBRAIN  DATA  serii Quick w  pełni  spełnia   wymagania kategorii 6 250MHz  (class E) według norm: ANSI/TIA/EIA 568-B.2-1 (cat.6), ISO/IEC 11801 :2002, EN 50173 :2002,
EN 50173-1  :2004,  IEC 60603-7-4. Ponadto  wszystkie  komponenty  toru  transmisyjnego  są  zgodne  z Dyrektywa ROHS 2002/95/WE. Komponenty  serii  Quick  charakteryzują  się  bardzo wysoką  jakością parametrów  transmisyjnych  oraz  mechanicznych,  bardzo  często przewyższających  wymagania  obowiązujących  norm.  Zapewniają  w pełni  transmisję 250MHz  (Class E).
Nieekranowane gniazda  (keystony)  serii Quick FIBRAIN DATA w pełni spełniają wymagania kategorii 6 (class E) oraz zapewniają transmisję 250MHz.  Zastosowano  w  nich  beznarzędziowy  sposób  zakończenia kabla. Specjalna budowa wpływa znacząco na uzyskiwane parametry . Ogranicza  do  minimum  rozplot  kabla  podczas  zakańczania  oraz  w znaczący  sposób  przyśpiesza  czas wykonania  rozszycia.    Specjalnie dobrany  kształt  obudowy    całkowicie  zabezpiecza  żyły  kabla  przed wyrwaniem.  Podwójny  system  oznaczania  kolorami,  umożliwia konfigurację przewodów w  sekwencji 568A  lub 568B. Dzięki odpowiedniemu doborowi materiału, a także kształtu styków, gniazda moduły charakteryzują się całkowitą odpornością na wpięcie wtyków  RJ-11  i  RJ12.  Port  RJ-45  jest  wyposażony  w  indywidualną automatyczną  przesłonę  przeciw  kurzową.  Keystone  może  być stosowany w adapterach prostych  lub  skośnych.

Cechy:

• Wykonanie beznarzędziowe
• Obudowa zmniejszająca wielkość rozpolotu żył kabla,
• Wykonane  z materiałów niepalnych UL 94V-0,
• Przesłona przeciw kurzowa
• Identyfikacja  sekwencji 568A  i 568B.

Parametry Elektryczne:

• Maksymalna wartość prądu: 1,5  A
• Rezystancja  izolacji: 500 Mohm min,
• Rezystancja  kontaktów:  20  mohm  max,
• Rezystancja DC: 0,1 ohm max,
• Zgodne  z normą:  IEC 60603-7 Class E,
• Zgodne  z normą: TIA568-B Cat.6

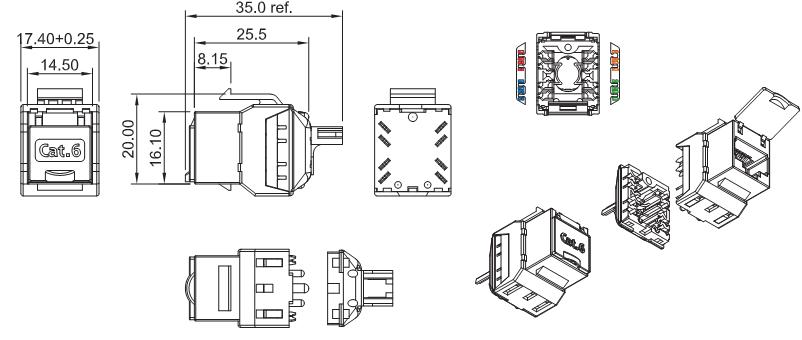

Parametry Mechaniczne:

• Gniazdo: nieekranowane RJ45 kat.6,
• Obudowa:  UL 94V-0, kolor biały,
• Materiał  styków:  fosforobrąz,
• Styki:  o  średnicy  0,46mm  pokryte  warstwą 50um  złota  i 100um niklu,
• Trwałość gniazda: >750 cykli wpięcia zgodnie z EN 60603-7,
• Złącze  IDC: beznarzędziowe  IDC,
• Średnica żyły: 0,4-0,65 mm  (AWG 26-22),
• Trwałość  IDC: >200 cykli  łączenia,
• Materiał  szczęk:  fosforobrąz,
• Powłoka  szczęk: mosiądz  Sn 60%, Pb 40%,
• Schemat rozszycia Identyfikacja: T568A oraz T568B
