SKRĘTKA SUCHA ZEWNĘTRZNA NETSET UTP 5E MB

ilość mb.

Zyskujesz 0 pkt [?]

towar niedostępny

Ocena:

Producent: -

Kod produktu: SKRĘTKA SUCHA ZEW 5E

Opis

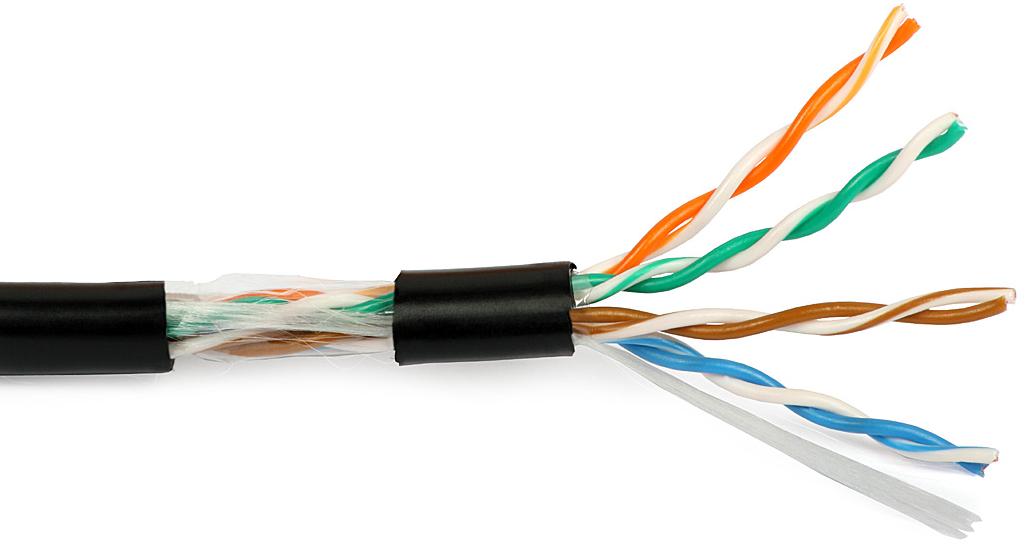

Przewód NETSET U/UTP PE 5e czarny, skrętka zewnętrzna (sprzedawana na mb z kartonu 305 mb)

Skrętka NETSET BOX U/UTP PE kategorii 5e to najwyższej jakości skrętka komputerowa przeznaczona do wykonywania profesjonalnych instalacji w warunkach zewnętrznych. Opona zewnętrzna wykonana jest z polietylenu (PE) odpornego na działanie promieniowania słonecznego UV i wilgoci. Przewód stosowany jest do wykonywania instalacji zewnętrznych, prowadzonych w ziemi, w kanałach kablowych. W warunkach znacznie podwyższonej wilgotności należy stosować skrętkę z ośrodkiem dodatkowo wypełnionym żelem.

Wprowadzone do sprzedaży w ostatnich latach kamery IP nowej generacji zwiększyło wymagania w stosunku do medium transmisyjnego jakim jest skrętka UTP kategorii 5e. Produkcja kamer o wysokich rozdzielczościach znacznie zwiększyła zapotrzebowanie na pasmo, zwielokrotniając ilość przesyłanych danych. Dlatego tak ważnym kryterium doboru skrętki stają się jej parametry przesłuchu między parami.

Skrętka NETSET U/UTP 5e posiada średnicę zewnętrzną zmniejszoną do 6,0 mm, co znacznie ułatwia układanie skrętki w korytkach i rurach. Dobrano specjalne tworzywo izolacji żył, ułatwiające nakładanie złącz RJ-45.

Cechy wyróżniające skrętki NETSET BOX U/UTP PE kategorii 5e:

najwyższej jakości materiały, perfekcyjny sposób wykonania potwierdzony 15 letnią gwarancją,
parametry znacznie przewyższajace wymagania kategorii 5+ potwierdzone badaniami w Centralnym Laboratorium Badawczym Instytutu Łączności w Warszawie,
przedprodukcyjna kontrola jakości surowców oraz poprodukcyjna kontrola jakości gotowego wyrobu,
znacznik metrowy,
karton 305m samorozwijalny,
żyły jednodrutowe miedziane o średnicy Ø 0,50 mm (24 wg AWG),
izolacja żył wykonana z polietylenu PE jednolitego, izolacyjnego, barwionego w masie, średnica żył: Ø 1,01 mm, kolory izolacji żył: biało-zielony/zielony, biało-pomarańczowy/pomarańczowy, biało-brązowy/brązowy, biało-niebieski/niebieski,
żyły izolowane skręcone w pary, średnica pary Ø 2,02 mm,
powłoka kabla wykonana z polietylenu PE w kolorze czarnym, średnica zewnętrzna Ø 6,0 mm,
błąd w metrażu nadruku max. 0,5%

Skrętka NETSET U/UTP kategorii 5e została wyprodukowana zgodnie z normami:
PN-EN-50173, EN 50173, ISO/IEC 61156-5 edition:2002, ISO/IEC 11801.

Przewód objęty jest 15 letnią gwarancją.

Producent gwarantuje w okresie 15 lat stałość parametrów. Warunkiem utrzymania gwarancji jest przestrzegania zasad pakowania, przechowywania i transportu opisanych w normie PN-70 E-79100 oraz zasad eksploatacji opisanych w normie PN-EN 50174-1.

Skrętka NETSET BOX U/UTP PE kategorii 5e przeznaczona jest do pracy w otoczeniu o temperaturze od -20 ^oC do +50 ^oC. Temperatura układania - nie niższa niż -30 ^oC i nie wyższa niż +50 ^oC.

j.m.: mb

Przewód długości 305m dostępny również w samorozwijalnym kartonie .

Dane Techniczne

Nazwa	NETSET BOX U/UTP PE 5e
Kod	E1412
Budowa
Żyły	jednodrutowe miedziane o średnicy Ø 0,50 mm (wg 24 AWG)
Izolacja żył	PE
Powłoka	czarny PE
Średnica zewnętrzna [mm]	6,0
Wskaźnik miedziowy [kg/km]	14,2
Masa gotowego kabla [kg/km]	33
Parametry elektryczne
Impedancja falowa [Ω]	100 ±15
Pojemność skuteczna dla dowolnego toru transmisyjnego przy częstotl. 1KHz [nF/km]	≤56
Prędkość propagacji NVP [%]	67
Rezystancja torów transmisyjnych [Ω/km]	≤ 188
Asymetria pojemności torów transmisyjnych względem ziemi [pF/km]	≤ 1600
Rezystancja izolacji [MΩ/km]	> 1000
Układanie i użytkowanie
Temperatura pracy [°C]	-20...+50
Wilogotność powietrza pracy [%]	0...100
Temperatura układania [°C]	-30...+50
Min promień gięcia dla instalacji wewnętrznych [śred. Kabla]	>8

Przewód NETSET BOX U/UTP kat. 5e został przebadany przez

Centralne Laboratorium Badawcze

Instytutu Łączności w Warszawie

uzyskując:

CERTYFIKAT INSTYTUTU ŁĄCZNOŚCI

Certyfikat Instytutu Łączności dotyczący przewodu NETSET BOX U/UTP PE 5e.

Wyniki badań przewodu NETSET BOX U/UTP kat. 5e przeprowadzone przez

INSTYTUT ŁĄCZNOŚCI w Warszawie

Sprawdzenie rezystancji toru oraz asymetrii rezystancji.

	Tor	Żyła	Rezystancja żyły [Ω/km]	Asymetria rezystancji [%]
UTP kat. 5e PE	1	a	87,320	0,22
	1	b	87,136	0,22
	2	a	84,663	0,20
	2	b	84,831	0,20
	3	a	85,082	0,21
	3	b	84,903	0,21
	4	a	86,035	0,18
	4	b	86,192	0,18
wymagane	-	-	≤150	≤3,0

Sprawdzanie pojemności skutecznej i asymetrii pojemności .

	Tor	Pojemność skuteczna [nF/km]	Asymetria pojemności [pF/km]
UTP kat. 5e PE	1	51,74	208
	2	49,21	116
	3	49,79	7
	4	50,85	13
Wymagane	-	≤55	≤1600

Sprawdzenie rezystancji izolacji żył.

	Tor	Żyła	Rezystancja izolacji [MΩ/km]
UTP kat. 5e PE	1	a	4,5 · 10⁵
	1	b	4,8 · 10⁵
	2	a	6,6 · 10⁵
	2	b	4,6 · 10⁵
	3	a	4,9 · 10⁵
	3	b	5,8 · 10⁵
	4	a	4,5 · 10⁵
	4	b	7,0 · 10⁴
Wymagane	-	-	≥150

Sprawdzenie odporności izolacji na napięcie probiercze.

Sposób przyłożenia napięcia probierczego	Napięcie probiercze w V/AC
Sposób przyłożenia napięcia probierczego	Zmierzone	Wymagane
Poł. wszystkie żyły "a" - poł wszystkie żyły "b"	1000	1000

Sprawdzenie tłumienności skutecznej .

	Tor	Tłumienność skuteczna [dB]
UTP kat. 5e PE	1	21,2
	2	20,8
	3	20,5
	4	21,2
Wymagane	-	≤24,9

Sprawdzenie tłumienności zbliżnoprzenikowej.

	Tor	Tłumienność zbliżnoprzenikowa [dB]
UTP kat. 5e PE	1-2	47,3
	1-3	52,6
	1-4	55,4
	2-3	54,8
	2-4	55,5
	3-4	60,2


Wymagane	-	≥34,0

Badanie tłumienności odbiciowej.

	Tor	Tłumienność odbiciowa [dB]
UTP kat. 5e PE	1	20,7
	2	21,8
	3	22,4
	4	21,5
Wymagane	-	≥19,4

Badanie sumarycznej tłumienności zbliżnoprzenikowej.

	Tor	Sumaryczna tłumienność zbliżnoprzenikowa [dB]
UTP kat. 5e PE	1	45,69
	2	46,07
	3	50,11
	4	51,77
Wymagane	-	≥31,0

Skrętka NETSET BOX U/UTP PE 5e z dużym zapasem spełnia wymagania stawiane skrętce kategorii 5e.
