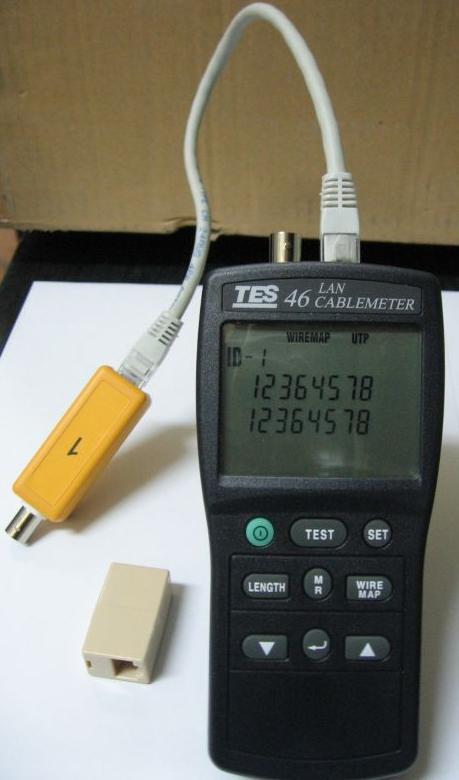

TESTER KABLI LCD TES46

TES-46 jest wydajnym urządzeniem do testowania podstawowych parametrów fizycznych okablowania sieci LAN opartego na skrętce oraz kablach koncentrycznych. Tester TES-46 posiada duży, czytelny wyświetlacz LCD, oraz wygodne w użyciu klawisze. Umożliwia  identyfikację właściwości połączenia (mapa połączeń) oraz sprawdzenie długości kabla.

Właściwości testera :

·        Testuje kable: UTP, FTP, STP, koncentryczne, dwu, trzy lub cztero- parowe kable skrętkowe oraz testuje wszystkie kategorie kabli UTP.

·        Weryfikuje połączenie od końca do końca wg standardu EIA/TIA.

·        Wykrywa problemy połączenia: otwarte, zwarte, niewłaściwe połączenia (skrzyżowane, odwrócone, rozdzielone pary).

·        Lokalizuje miejsce błędu połączenia (odległość do otwarcia lub zwarcia).

·        Mierzy długość kabla (przy wykorzystaniu funkcji TDR)

·        Łatwy w użyciu: jeden przycisk do wyboru testu

·        Wskaźnik słabego stanu baterii, automatyczne wyłączanie, długi czas pracy ( 60 godzin pracy ciągłej)

·        Współpraca z identyfikatorami, wspomagającymi przyporządkowanie gniazdka w ścianie do gniazdka w patch panelu (w standardzie dostarczany jest identyfikator z numerem 1)

Informacje ogólne:

Zasilanie: 6 baterii 1.5 V rozmiar AAA (w zestawie)

Wskazanie zużytych baterii: Wyświetlacz pokazuje „ symbol akumulatora ”

Żywotność baterii: 100 godzin

Automatyczny wyłącznik: po 5 min. (gdy nie jest wciskany żaden przycisk)

Terminatory z oznaczeniami: #1 (opcjonalnie #2, #3, #4, #5, #6, #7,#8)

Zabezpieczenie wejścia: 50V DC

Złącza wejściowe LAN: RJ45 i BNC

Rozmiar: tester: 150 x 72 x 35mm, terminator: 60 x 23 x 22mm

Waga: tester: 215g, terminator 35g

Warunki pracy i przechowywania:

Temperatura pracy 0 ÷ +40^oC

Temperatura przechowywania –20 ÷ +60^oC

Praca przy wilgotności < 80%

Przechowywanie przy wilgotności < 70%

USTAWIENIA:

Tryb ustawień (SET) pozwala wybrać charakterystyki przewodów i przeprowadzić kalibrację testera. Raz wykonana kalibracja nie musi być powtarzana, nawet gdy tester jest wyłączany.

Opcje w ustawieniach:

- wybór typu kabla (UTP, FTP, COAX)

- wybór kategorii kabla

- wybór rozmiaru kabla (AWG)

- kalibracja testera

- włączenie / wyłączenie dźwięku

Zapraszamy do zapoznania się z instrukcją obsługi testera TES-46

INSTRUKCJA W JĘZYKU POLSKIM

GWARANCJA: 12 MIESIĘCY

Można przeprowadzać różne testy w zależności od tego czy terminator jest podłączony do końca przewodu czy też nie.

Dodatkowe zdjęcia:

• http://www.basma.com.pl/pics/caly_tes_wl.JPG
• http://www.basma.com.pl/pics/tes_stoj_wl.JPG
• http://www.basma.com.pl/pics/terminator_lub_bez_oooooostttt.jpg
• http://www.basma.com.pl/pics/Uszkodzenia_term_osttttt.jpg
