XE100.250 FIBRAIN PANEL KAT.5E 24XFTP

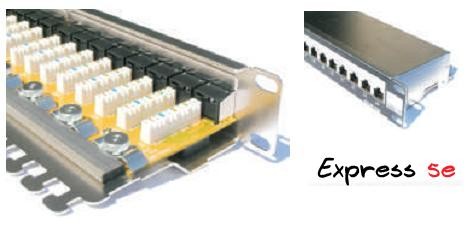

Panel krosowy Express 5e XE100.250 FTP/STP 24 porty (patchpanel)

Okablowanie FIBRAIN DATA serii Express w pełni  spełnia    wymagania  kategorii  5e (class D) według norm:
ANSI/TIA/EIA  568-B.2  (cat.5e),  ISO/IEC 11801 :2002, EN 50173 :2002, EN 50173-1 :2004,  IEC 61156-5 edition 2002,  IEC 60603-7-5.
Ponadto  wszystkie  komponenty  toru  transmisyjnego  są  zgodne  z Dyrektywa ROHS 2002/95/WE. Komponenty serii Express charakteryzują się bardzo wysoką jakością
parametrów  transmisyjnych  oraz  mechanicznych  bardzo  często przewyższających wymagania obowiązujących norm. Połączenia takie wspierają większość współczesnych aplikacji, włącznie z Ethernetem 1000BASE-T . Ekranowane patchpanele serii Express FIBRAIN DATA w pełni spełniają wymagania kategorii 5e (class D). Wyposażone zostały w specjalne 9 pinowe  złącza  kątowe  IDC-LSA  zapewniające  łatwość  i  szybkość montażu oraz dodatkowo możliwość podpięcia uziemienia. Taki sposób montażu  zapewnia  bardzo  wysokie  parametry  transmisyjne,  jak  i
odporność na zakłócenia. Panele  zaprojektowane  w  kształcie  litery  L  posiadają  półkę umożliwiającą  w  łatwy  sposób  wprowadzanie  zmian,  rozbudowy  i rekonfiguracji. Prosty dostęp do złącz IDC zapewnia łatwą konserwację oraz ewentualną zmianę połączeń. Pole krosowe zostało wyposażone w miejsca na etykiety opisowe umożliwiające estetyczny  i wielokrotny opis
połączeń. Dodatkowo każdy z portów, jak i sam panel posiada własną numerację. Standard  19".  W  skład  zestawu  wchodzą  etykiety  opisowe,  opaski kablowe.

Cechy:

• Wykonanie 1U, 19"
• Głębokość 110mm
• 9 pinowe  złącza  IDC
• Ekranowana  pokrywa  połączona  z  punktem odprowadzenia uziemienia
• Wykonane  z  blachy  malowanej  proszkowo, kolor czarny
• Łatwość montażu wprowadzanych kabli  (półka kablowa)
• Wymienne etykiety opisowe
• Czytelna numeracja portów oraz paneli

Parametry Elektryczne:

• Maksymalna wartość prądu: 1,5  A
• Rezystancja  izolacji:  500 Mohms min
• Rezystancja kontaktów:  20 Mohms max
• Rezystancja DC: 0,1 ohms max

Parametry Mechaniczne:

• Rama: blacha stalowa o grubości 1,5mm
• Ekran: pokrywa ekranowana wykonana z ocynkowanej stali o grubości 1,0mm
• Gniazdo: ekranowane RJ45 kat.5e
• Obudowa: tworzywo termoplastyczne UL 94V-0, kolor czarne
• Materiał styków: fosforobrąz
• Styki: o średnicy 0,48mm pokryte warstwą 50um złota i 100um niklu
• Trwałość gniazda: >750 cykli wpięcia zgodnie z EN 60603-7
• Złącze IDC: kątowe złącze szczelinowe IDC LSA
• Średnica żyły: 0,4-0,65 mm (AWG 26-22)
• Trwałość IDC: >200 cykli łączenia
• Materiał szczęk: fosforobrąz,
• Powłoka szczęk: mosiądz Sn 60%, Pb 40%,
• Schemat rozszycia: T568A oraz T568B.
